Sinyalizasyon uygulamaları için kompakt konektörler: WAGO'nun kompakt MCS MINI Konektörleri, 0,08 ile 1,5 mm (28–14 AWG) arasındaki iletkenler için 3,5 mm ve 3,81 mm pin aralığında sunulur.

• Hatalı eşlemeye karşı %100 korumalı
• Hem dikey hem de yatay CAGE CLAMP® aktivasyonlu modelleri mevcuttur
• Tek damarlı ve yüksüklü iletkenlerin Push-in CAGE CLAMP® sonlandırması – entegre basma butonlarla
• Kablo-kart, kablo-kablo, kart-kart ve kart-kablo bağlantıları
• Özel kodlama seçenekleri
• THR (Through-Hole Reflow) erkek konektörler otomatik SMT montajı için bant ve makara (tape-and-reel) paketlemeli olarak temin edilebilir
• Basmalı pinlere sahip modeller PCB'ye lehimsiz bağlantı sağlar

Çok dar yerlerde yüksek yoğunluklu kablolama: WAGO'nun iki sıralı MCS MINI HD Konektörü, dar yerlerdeki kontrol devresi uygulamaları için (örneğin I/O arayüzleri) için tasarlanmıştır. Bu konektör 3,5 mm pin aralığı ile sunulur ve 0,08 ile 1,5 mm2 (28–14 AWG) arasındaki iletkenler için tasarlanmıştır.

• Hatalı eşlemeye karşı %100 korumalı
• Tüm iletken tipleri için üniversal CAGE CLAMP® bağlantısı ve harici işlem yuvaları – kablolu iken bile
• İki sıralı kutup yerleşimi çok dar yerlerde yüksek yoğunluklu, kablo-kart bağlantılarına imkan sağlar.
• Opsiyonel kilitleme kolları bağlantının yanlışlıkla çıkarılmasını engeller
• Özel kodlama seçenekleri
• Optimum kullanım için orta konumda gerilme azaltma plakaları
• THR (Through-Hole Reflow) erkek konektörler otomatik SMT montajı için bant ve makara (tape-and-reel) paketlemeli olarak temin edilebilir

Yüksek yoğunluklu kablolama için ultra düşük profil: WAGO'nun MCS MINI SL Konektörü sadece 7,8 mm yüksekliğinde olup 0,2 mm2 ile 1,5 mm2(24–14 AWG) arasındaki kablolar bağlanabilir ve 3,5 mm pin aralığı sunar.

• Oldukça düşük profil – sadece 7,8 mm
• Tek damarlı ve yüksüklü iletkenlerin Push-in CAGE CLAMP® sonlandırması – entegre basma butonlarla
• Kablo-kart bağlantıları
• İletken girişine paralel test
• Özel kodlama seçenekleri

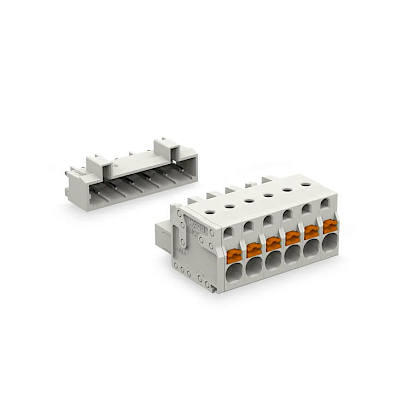

İlave güvenlik sunan çok yönlü konektörler: WAGO'nun MCS MIDI Konektörleri 5 mm ve 7,5 mm pin aralığında mevcuttur ve ilave bağlantı güvenliği ve güvenilirliği sunar. Sadece aynı sayıda kutba sahip taraflar bağlanabilir. Özel kodlama seçenekleri hatalı eşlemeye karşı %100 koruma sağlar. Aynı sayıda kutup seçilerek de hatalı eşleme engellenir. 0,08 ile 2,5 mm2 (28–12 AWG) arasındaki tüm iletken tipleri bağlanır.

• Hatalı eşlemeye karşı %100 korumalı
• Hem dikey hem de yatay CAGE CLAMP® aktivasyonlu modelleri mevcuttur
• Tek damarlı ve yüksüklü iletkenlerin Push-in CAGE CLAMP® sonlandırması – entegre basma butonlarla
• Kablo-kart, kablo-kablo, kart-kart ve kart-kablo bağlantıları
• Özel kodlama seçenekleri
• Uzun kontak pinleri ray klemenslere bağlanır
• Basmalı pinlere sahip modeller PCB'ye lehimsiz bağlantı sağlar

Cihaz bağlantıları için standart konektörler: WAGO'nun çok yönlü MCS MIDI Klasik Konektörleri 5, 5,08, 7,5 ve 7,62 mm pin aralıklarında mevcuttur. Bünyesinde yer alan CAGE CLAMP® bağlantısı 0,08 ile 2,52 mm⊃2; (28–12 AWG) arasındaki tüm iletken tipleri için uygundur. Kilitleme kolları veya vidalı flanşlarla donatılan konektörler, yanlışlıkla çıkarılmayı engelleyerek güvenli bağlantılar sağlar.

• CAGE CLAMP® modelleri için dikey ve yatay aktivasyon ile kolay kablo ön-montajı ve ünite üzerinde kablolama
• Tek damarlı ve yüksüklü iletkenlerin Push-in CAGE CLAMP® sonlandırması – entegre basma butonlu veya butonsuz
• Tek bir konektörde pin aralığında kayba neden olmayan grup şeklinde dişi konektör yerleşimi
• Kablo-kart, kablo-kablo, kart-kart ve kart-kablo bağlantıları
• Özel kodlama seçenekleri
• Uzun kontak pinleri ray klemenslere bağlanır
• Opsiyonel gerilme önleme plakaları veya gövdelerle mekanik güçlendirmeli
• THR (Through-Hole Reflow) erkek konektörler otomatik SMT montajı için bant ve makara (tape-and-reel) paketlemeli olarak temin edilebilir

Dünyada türünün tek örneği olan güç elektroniği için kollu takılabilir bağlantı sistemi: Yenilikçi kollu MCS MAXİ 16 Takılabilir Bağlantı Sistemi, 0,75 ila 25 mm2 (18-4 AWG) iletken kesit aralığına sahip güç elektroniğiniz için idealdir. MCS MAXİ 16, 10,16 mm (0,4 inç) pim aralığı ile mevcuttur.

Avantajları;

• Kol çalıştırma yoluyla elde kolay kablolama
• Aletsiz, sezgisel kaldıraç kullanımı
• Daha geniş iletken aralığı ve daha yüksek akım taşıma kapasitesi
• yanıltmaya karşı% 100 korumalı
• Push-ın CAGE CLAMP® hem katı iletkenlerin hem de ince telli iletkenlerin yüksüklerle sonlandırılması
• Kablodan panoya ve kablodan kabloya bağlantılar
• Kodlama ve kilitleme seçenekleri mevcuttur
