Tümleşik EtherNet/IP desteği

Gerçek zamanlı Ethernet sistemi EtherNet / IP (veya EtherNet Endüstriyel Protokolü veya EIP), kullanıcı kuruluşu ODVA® tarafından desteklenen ve sürdürülen açık bir standarttır. EtherNet / IP, “Ortak Endüstriyel Protokol” (CIP) uygulama katmanı üzerine kurulmuştur, standart protokolleri TCP veya udp'yi genişletir ve standart ağları ve otomasyon ağlarını paralel olarak çalıştırmayı mümkün kılar.

Codesys'e entegre edilen ürünler sayesinde, kullanılabilir bir Ethernet bağlantı noktasına sahip endüstriyel kontrolörler (PLC'ler), ek donanım olmadan EtherNet / IP tarayıcı ve / veya adaptör işlevselliği sağlayacak şekilde genişletilebilir.

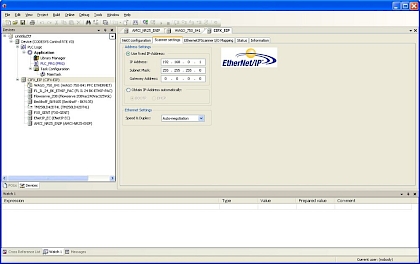

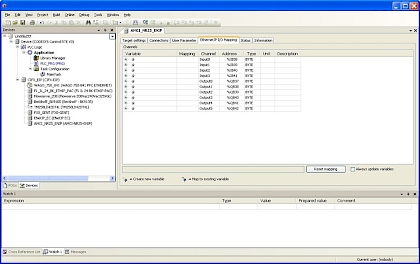

CODESYS EtherNet/ IP Tarayıcı (oluşturucu / ana)

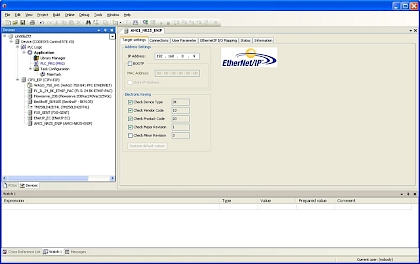

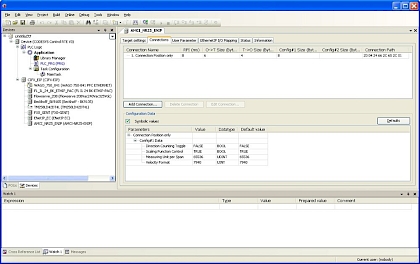

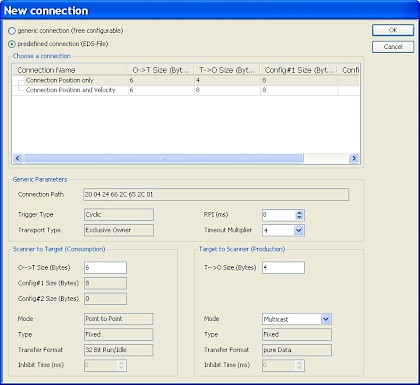

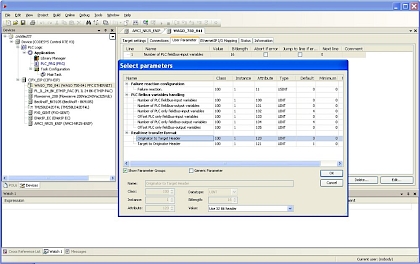

Tarayıcı ve bağlı adaptörler için entegre yapılandırıcı (hedefler / köleler)
Bağdaştırıcı EDS dosyalarının içe aktarılması
IEC 61131-3 kodunda programlanmış bir kod kütüphanesi olarak tümleşik tarayıcı (ana) protokol yığını
Alternatif olarak: Ethernet / IP yığınına sahip Hilscher® EC1 veya netX tabanlı Ethernet bağlantısı için bir sürücünün yanı sıra Ethernet / IP ana kartına doğrudan erişim için bir çalışma zamanı sistemi bileşeni
Ethernet /IP servisleri için kullanıcı kitaplığı (bağlı EtherNet /IP cihazlarının uzaktan kumandası için mesajlar)
Çalışma zamanında IEC 61131-3 uygulamasının yanı sıra CODESYS Geliştirme Sistemindeki tarayıcı ve bağlı adaptörler (slave) veya bunların G / Ç'leri için tanılama işlevi

Sorunsuz entegrasyonun avantajları

PLC programlama ve fieldbus yapılandırması için entegre altyapıya sahip bir araç:

⇒ Basit yapılandırma

⇒ Çok az hata kaynağı

⇒ Hızlı mühendislik

⇒ Entegre tarayıcı (master) veya adaptör (slave) protokol yığınına sahip saf yazılım çözümü (standart Ethernet portu yeterlidir)

CODESYS EtherNet /IP Adaptörü (hedef /bağımlı)

Adaptör ve bağlı EtherNet/ IP modülleri için entegre yapılandırıcı
IEC 61131-3 kodunda programlanmış bir KOD kütüphanesi olarak adaptör protokol yığını - bir PLC'yi modüler bir EtherNet / IP cihazına dönüştürür
CODESYS uyumlu bir denetleyicinin EtherNet / IP ağına herhangi bir tarayıcıyla entegrasyonu
Teslimat kapsamına dahil EDS adaptör dosyası
CODESYS EtherNet / IP tarayıcı ile kombinasyon mümkün
CODESYS Geliştirme Sistemindeki ve çalışma zamanında IEC 61131-3 uygulamasındaki yapılandırılmış bağdaştırıcı ve bağlı EtherNet / IP modülleri için tanılama işlevi

CODESYS EtherNet/IP desteğini nasıl edinebilir ve uygulayabilirsiniz?

Tesis inşaat sektöründe veya benzerlerinde sistem entegratörü veya kullanıcısısınız:

CODESYS EtherNet / IP desteği ile donatılmış denetleyicileri kullanın. Milyonlarca CODESYS uyumlu tek cihaz ve 500'den fazla üreticiden 1.000'den fazla farklı cihaz türü, otomasyon projeleriniz için size geniş bir donanım yelpazesi sunar. CODESYS Inside, CODESYS uyumlu cihazlar sunan bir dizi üretici sunar. Alternatif olarak, CODESYS Mağazasından CODESYS Control SoftPLC Sistemlerini kullanabilirsiniz. CODESYS EtherNet/IP bu sistemlere entegre edilmiştir ve hemen kullanılabilir.

Programlanabilir cihazların üreticisisiniz:

Donanımınıza CODESYS EtherNet/IP desteğini uygulayın. Bu uygulama için ihtiyacınız olan tek şey EtherNet / IP desteğine sahip CODESYS Çalışma Zamanı Araç Takımıdır.

Daha fazla bilgi veya teklif için lütfen aşağıdaki satış departmanımızla iletişime geçin info@emea.com.tr
