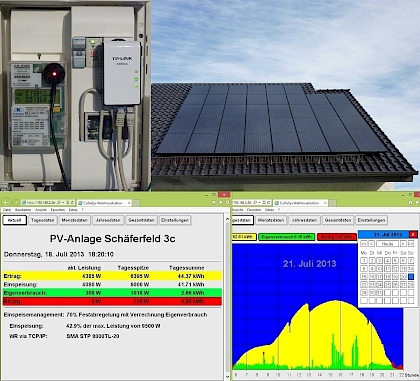

В этом приложении фиксируется баланс электрической энергии жилого дома с выработкой фотоэлектрической системы, собственным потреблением и потреблением электроэнергии.

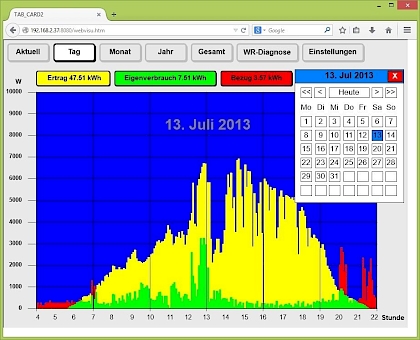

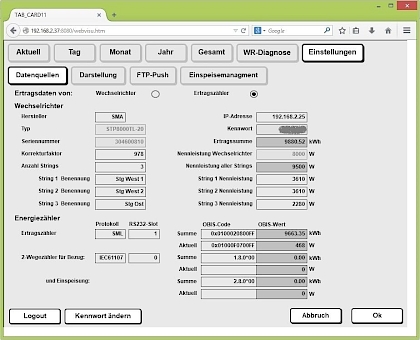

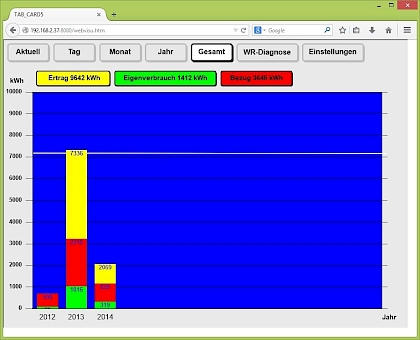

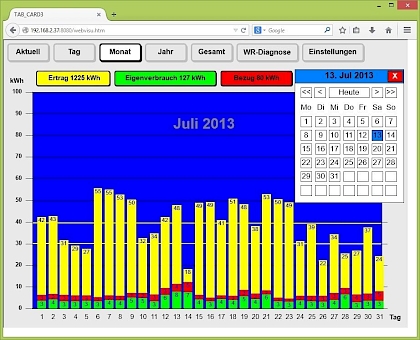

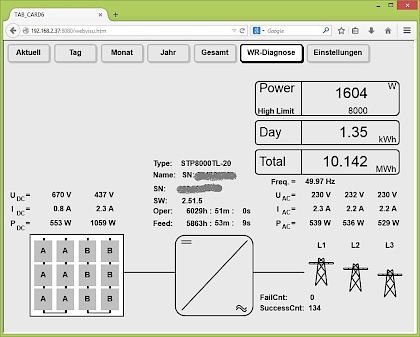

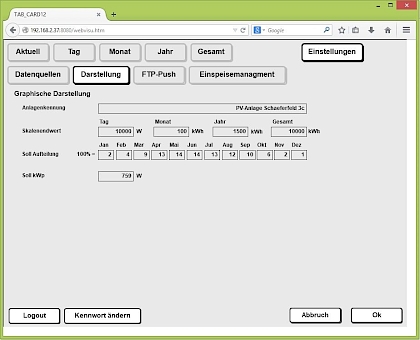

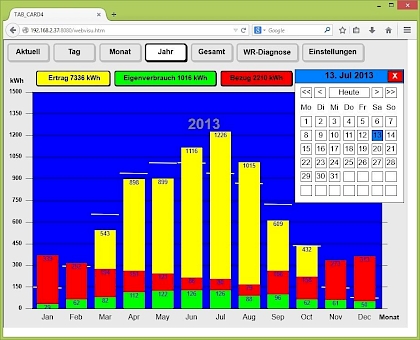

В дополнение к текущему состоянию системы с помощью веб-визуализации CODESYS отображаются представления ежедневных, ежемесячных, годовых и общих данных. Данные об урожайности записываются с помощью оптической сканирующей головки непосредственно на измерителе eHZ с использованием интерфейса D0 (SML или IEC 61107). Подача и потребление учитываются так же, но по двухходовому счетчику. При использовании инверторов SMA данные о урожайности также можно считывать с помощью SMA Speedwire через интерфейс Ethernet.

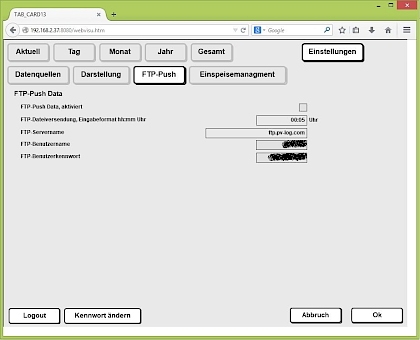

Данные сохраняются в файловой системе или на карте памяти контроллера и могут быть переданы через FTP push.
Требования
Система программирования | Система разработки CODESYS версии 3.5.6.30 или выше |
Система выполнения | CODESYS Control версии 3.5.6.20 или выше |
Поддерживаемые платформы/устройства | CODESYS WinV3 и Raspberry-Pi |
Дополнительные требования | Оптический сканер для считывания данных с электронного счетчика |
Ограничения | Без лицензионного ключа программное обеспечение работает в ДЕМО-режиме со следующими ограничениями: - Сохранение данных о выработке энергии и подаваемых данных на SD-карте деактивировано - Загрузка данных с помощью FTP-Push деактивирована - Деактивировано управление подачами |
