Hochpräzise

Analoge Signale werden mit höchster Genauigkeit und Störsicherheit an die Steuerung übertragen oder der Peripherie zugeführt. Ein Mikrocontroller wandelt die Messwerte der analogen Ein- und Ausgänge mit den Kalibrierdaten um und gibt die normierten Werte an das übergeordnete Automatisierungsgerät weiter.

Ihre Vorteile auf einen Blick:

• Optional können analoge Strom- und Spannungssignale verarbeitet werden
• Analoge Spannungseingänge können potentiometrisch oder differentiell betrieben werden
• Messgenauigkeit durch hohe Auflösung und Störfestigkeit
• Eingangs- und Ausgangsbereiche können durch die Konfigurierbarkeit frei definiert werden
• Schnelle Diagnose bei Kabel- oder Sensordefekten durch frühzeitige Brucherkennung für analoge Spannungseingänge

Schlüsselverbindung C5

• Analoge Spannungseingänge: AI 570, AI 571
• Analoge Stromeingänge: AI 575, AI 576
• Analoge Spannungsausgänge: AO 570, AO 571
• Analoge Stromausgänge: AO 576
• Spannungsmischermodule: DAS 570, DAS 571, DAS 572
• Aktuelle Mischmodule: AM 575, AM 577

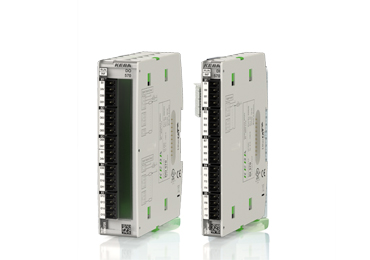

Schnell und sicher abschalten

Die digitalen I/Os sind für die schnelle Erfassung digitaler Signale und das Schalten von Aktuatoren optimiert. Sie können direkt an einer Steuerung oder remote über einen Buskoppler betrieben werden.

Die Module sind in verschiedenen Granularitäten für Ein- und Ausgänge erhältlich. Gemischte Module garantieren eine preis- und platzoptimierte Auslastung.

Ihre Vorteile auf einen Blick:

• Nutzbarkeit ausgewählter digitaler Eingänge als Interrupt-Eingänge oder zur Periodendauer-Messung
• Digitale Ausgänge mit einer Nennlast von 2 A für schnellste Schaltzyklen induktiver Lasten durch optimiertes Abschaltverhalten
• Galvanische Trennung der 2 A Ausgänge, die einzeln versorgt werden können

KeConnect C5

• Digitale Eingänge: DI 570
• Digitale Ausgänge: DO 550, DO 570
• Gemischte Module: DM 570, DM 556 (inverse Logik)

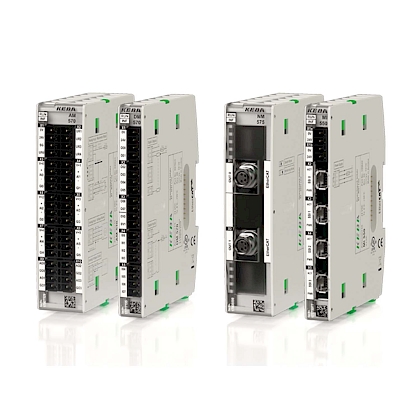

Cost and space saving

Die verschiedenen I/O-Module sind Kosten-und raumsparende Module, die spezielle I / O-Zeichen für unterschiedliche Anwendungsfelder kombinieren.

Dadurch können optimierte Lösungen für individuelle Kunden oder Industrie angeboten werden.

Keyconnect C5

• ① Modules: IM 581, IM 582

Vielfältige Kommunikationsmöglichkeiten

Die Keyconnect Kommunikationsmodule ermöglichen die individuelle Kommunikation mit unterschiedlichsten Kommunikationspartnern mittels stapelbarer Module und Steckkarten. Eine einfache Verkabelung wird durch Standardstecker gewährleistet.

Ihre Vorteile auf einen Blick:

• Unterstützung verschiedener leistungsfähiger Busprotokolle
• Offen für die Vernetzung mit anderen Systemen
• Leistungsstarke Parameter- und Diagnoseschnittstelle
• Individuelle Konfigurationsmöglichkeiten

KeConnect C5

• Serielle Schnittstellen: SM 510, SM 520, IM 500
• KANN: FM 500, BEI DER 500
• EtherCAT-Buskoppler: BL 570, BL 575
• EtherCAT-Schalter: NM 570, NM 575

Universeller Einsatz verschiedener Temperatursensoren

Die Temperaturmessmodule zeichnen sich durch die Fähigkeit aus, Signale von einer Vielzahl von Temperatursensoren zu verarbeiten. Durch die hohe Auflösung und Messgenauigkeit können exakte Temperaturmessungen durchgeführt werden.

Ihre Vorteile auf einen Blick:

• Unterstützte Thermoelementtypen J, K, L, N, zusätzlich µV-Modus
• Unterstützte Widerstandstemperatursensoren PT100, PT1000, Ni 100, Ni 1000, KTY, NTC, zusätzliche Widerstandsmessung
• Galvanische Trennung jedes Eingangs
• Je nach Anforderung können sowohl 2-Draht- als auch 3-Draht-Sensoren installiert werden

Schnelle Diagnose bei Kabel- oder Sensordefekten durch Sensorbrucherkennung
KeConnect C5

• Temperaturmessmodule: TI 550, TI 570, TI 571

Exakte Positionierung und Geschwindigkeitsmessung

Positioniermodule von KEBA erfassen Positionssignale oder Drehzahlinformationen von Inkremental- und SSI-Drehgebern.

Frequenzmessung mit Inkrementalgebermodul

Die Frequenzauswertung der ansteigenden und abfallenden Flanken beider Spuren führt zu einer deutlich besseren zeitlichen Auflösung des Frequenzwertes bei niedrigen Encoderfrequenzen im Vergleich zur Regelzykluszeit. Dank einer einstellbaren Torzeit kann das Verhalten der Frequenzmessung in Bezug auf Reaktionsgeschwindigkeit und Auflösung an die jeweiligen Applikationsanforderungen angepasst werden.

Latch-Eingänge für Inkrementalgebermodul

Die Zuordnung der Latch-Eingänge zu den Inkrementalgebern kann beliebig konfiguriert werden. Die weltweite Verwendbarkeit wird durch die einfache Umschaltbarkeit der Eingangsbeschaltung (Senke/Quelle) ermöglicht.

Integration verschiedener SSI-Encoder

Die einzelnen SSI-Schnittstellen können über verschiedene Konfigurationseinstellungen wie Bitraten, Telegrammlängen, Bitmasken und Codierung an die Besonderheiten der verwendeten Encoder angepasst werden.

KeConnect C5

• Positioniermodul: MM 540, MI 550

Systemabrundung

Systemmodule dienen der funktionalen Abrundung von KeConnect Modulsystemen.

Zusätzliche Netzteilmodule erhöhen die Versorgungsleistung, wenn das integrierte Netzteil eines CPU- oder Buskopplermoduls nicht ausreicht, um ein direkt angeschlossenes KeConnect C5 Modulpaket zu versorgen.

Schlüsselverbindung C5

• Versorgungsmodul: PI 570
